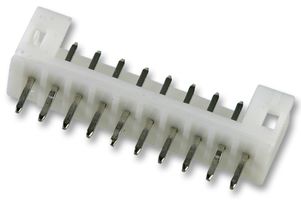

B10B-PH-K-S(LF)(SN)
Stiftleiste, Wire-to-Board, 2 mm, 1 Reihe(n), 10 Kontakt(e), Durchsteckmontage, gerade, PH
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerJST / JAPAN SOLDERLESS TERMINALS
HerstellerteilenummerB10B-PH-K-S(LF)(SN)
Bestellnummer9491880
ProduktpalettePH
Technisches Datenblatt
130.047 auf Lager
Ihr Bedarf geht darüber hinaus?
Lieferung am nächsten Werktag
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | Preis (ohne MwSt.) |
|---|---|
| 100+ | 0,295 € |
| 500+ | 0,263 € |
| 1000+ | 0,251 € |
| 2500+ | 0,238 € |
| 5000+ | 0,224 € |
Preiseinheit:Stück
Minimum: 100
Mehrere: 100
29,50 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerJST / JAPAN SOLDERLESS TERMINALS
HerstellerteilenummerB10B-PH-K-S(LF)(SN)
Bestellnummer9491880
ProduktpalettePH
Technisches Datenblatt
SteckverbindersystemeWire-to-Board
Rastermaß2mm
Anzahl der Reihen1Reihe(n)
Anzahl der Kontakte10Kontakt(e)
KontaktanschlussDurchsteckmontage, gerade
ProduktpalettePH
SteckverbinderkragenMit Kragen
KontaktmaterialMessing
KontaktüberzugVerzinnte Kontakte
SteckverbinderPCB-Stiftleiste
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
B10B-PH-K-S(LF)(SN) is a PH series top entry, 10 circuit header. This is a thin, low-profile 2.0mm pitch connector 8.0mm in height after mounting and 4.5mm in width. It is designed to meet the demand for high-density connection of internal wires to printed circuit boards. It is compact, highly reliable and low in cost.
- PA 66, UL94V-0, natural (white) material
- 2A AC/DC (AWG #24) current rating
- 100V AC/DC voltage rating
- 1000Mohm min insulation resistance
- 10mohm max contact resistance (initial value)
- Applicable wire of 32 to 24AWG
- Post: brass, copper undercoated, tin-plated (reflow treatment)
- Application PCB board thickness of 0.8 to 1.6mm
- Temperature range from -25 to +85°C
Technische Spezifikationen
Steckverbindersysteme
Wire-to-Board
Anzahl der Reihen
1Reihe(n)
Kontaktanschluss
Durchsteckmontage, gerade
Steckverbinderkragen
Mit Kragen
Kontaktüberzug
Verzinnte Kontakte
SVHC
No SVHC (21-Jan-2025)
Rastermaß
2mm
Anzahl der Kontakte
10Kontakt(e)
Produktpalette
PH
Kontaktmaterial
Messing
Steckverbinder
PCB-Stiftleiste
Technische Dokumente (1)
Alternativen für B10B-PH-K-S(LF)(SN)
3 Produkte gefunden
Zugehörige Produkte
2 Produkte gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Malaysia
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Malaysia
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.00055
