CCS050M12CM2
Siliziumkarbid-MOSFET, 6er-Pack, Halbbrücke, n-Kanal, 87 A, 1.2 kV, 0.025 ohm, Modul

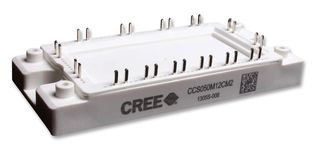

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
138 auf Lager
Ihr Bedarf geht darüber hinaus?
Lieferung am nächsten Werktag
Standard-Lieferung bei Bestellung vor 17:00 Uhr
Verfügbar, bis der Lagerbestand erschöpft ist.
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 391,170 € |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
391,17 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerWOLFSPEED
HerstellerteilenummerCCS050M12CM2
Bestellnummer2317992
Technisches Datenblatt
MOSFET-Modul-KonfigurationHalbbrücke
Kanaltypn-Kanal
Dauer-Drainstrom Id87A
Drain-Source-Spannung Vds1.2kV
Drain-Source-Durchgangswiderstand0.025ohm
Bauform - TransistorModul
Anzahl der Pins20Pin(s)
Rds(on)-Prüfspannung20V
Gate-Source-Schwellenspannung, max.2.3V
Verlustleistung337W
Betriebstemperatur, max.150°C
Produktpalette-
SVHCNo SVHC (15-Jan-2019)
Produktbeschreibung
The CCS050M12CM2 is a 3-phase silicon Carbide Module with zero turn-off tail current, high frequency operation, enables compact and lightweight system, high efficiency operation. Suitable for Z-FET™ MOSFET and Z-Rec™ diode.
- Ultra low loss
- Zero reverse recovery current
- Ease of transistor gate control
- Reduced cooling requirements
- 250A Pulsed drain current
- 150°C Junction temperature
Anwendungen
Power-Management, Motorantrieb & -steuerung, Alternative Energien, Medizinelektronik
Hinweise
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische Spezifikationen
MOSFET-Modul-Konfiguration
Halbbrücke
Dauer-Drainstrom Id
87A
Drain-Source-Durchgangswiderstand
0.025ohm
Anzahl der Pins
20Pin(s)
Gate-Source-Schwellenspannung, max.
2.3V
Betriebstemperatur, max.
150°C
SVHC
No SVHC (15-Jan-2019)
Kanaltyp
n-Kanal
Drain-Source-Spannung Vds
1.2kV
Bauform - Transistor
Modul
Rds(on)-Prüfspannung
20V
Verlustleistung
337W
Produktpalette
-
Technische Dokumente (3)
Zugehörige Produkte
1 Produkt(e) gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (15-Jan-2019)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.329308
