STEVAL-MKI214V1

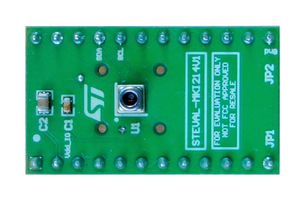

Das Board STEVAL-MKI214V1 ist eine Adapterplatine, die auf einen Standard-DIL 24-Sockel passt und die Evaluierung von MEMS-Bausteinen der Produktfamilie LPS33K erleichtert. Das Board bietet eine effektive Lösung für schnelles System-Prototyping und schnelle Baustein-Evaluierung direkt innerhalb der Zielanwendung. Die Adapterplatine STEVAL-MKI214V1 kann auf einen Standard-DIL 24-Sockel aufgesteckt werden. Der Adapter bietet die komplette LPS33K-Pinbelegung und ist sofort einsatzbereit mit den erforderlichen Entkopplungskondensatoren an der VDD-Versorgungsleitung. Dieser Adapter wird durch die Hauptplatine STEVAL-MKI109V3 unterstützt, die einen leistungsstarken 32-Bit-Mikrocontroller umfasst, der als Brücke zwischen dem Sensor und einem PC fungiert, auf dem die zum Download bereitgestellte grafische Benutzeroberfläche (Unico GUI) oder dedizierte Software-Routinen für benutzerdefinierte Anwendungen verwendet werden können. Die Adapterplatine kann zudem an folgende Boards angeschlossen werden: X-NUCLEO-IKS01A2, X-NUCLEO-IKS01A1 und X-NUCLEO-IKS01A3.

• Vollständige LPS33K-Pinbelegung für einen Standard-DIL 24-Sockel
• Vollständig kompatibel mit der Hauptplatine STEVAL-MKI109V3
