B-L072Z-LRWAN1

B-L072Z-LRWAN1 von STMicroelectronics ist ein STM32L0 LoRa Discovery Kit für stromsparende Wireless-Konnektivität. Dieses Kit für LoRaWAN- und LPWAN-Protokolle mit STM32L0 ist ein Entwicklungstool zum Experimentieren und Entwickeln von Lösungen basierend auf LoRa- und FSK/OOK-Technologien. Es umfasst das offene All-in-One-Modul CMWX1ZZABZ-091 (von Murata), das über einen STM32L072CZ und einen SX1276 Transceiver läuft. Dieser Transceiver verfügt über das LoRa-Modem, das eine Spread-Spectrum-Datenübertragung mit äußerst großer Reichweite ermöglicht und eine hohe Störfestigkeit sowie einen minimalen Stromverbrauch aufweist. Da es sich bei dem CMWX1ZZABZ-091 um ein offenes Modul handelt, hat der Benutzer Zugriff auf die gesamte STM32L072 Peripherie, wie ADC, 16-Bit-Timer, LP-UART, I2C, SPI und USB 2.0 FS (unterstützt BCD und LPM). Es stehen außerdem ein boardinterner ST-LINK/V2-1, der verschiedene Schnittstellen über USB unterstützt, USB-ST-LINK-Funktionen, Stromversorgung über USB-Bus oder eine externe VIN /3.3V-Versorgungsspannung oder Batterien, 3x AAA-Batteriehalter für den Standalone-Betrieb zur Verfügung. Das LoRaWAN-Stack ist zertifiziert und entspricht Klasse A und C.

• Embedded-MCUs mit ultrageringer Leistungsaufnahme der Produktreihe STM32L072CZ basierend auf ARM Cortex -M0+ Core
• 192kB Flash-Speicher, 20kB RAM, 20kB EEPROM
• 12-Bit-ADC mit 4 Kanälen, 2 x DAC, USB 2.0 FS & 157dB max. Leistungsübertragungsbilanz
• LoRa-, FSK-, GFSK-, MSK-, GMSK- und OOK-Modulation, +14dBm oder +20dBm auswählbare Ausgangsleistung
• Programmierbare Bitrate von bis zu 300kbit/s, hohe Empfindlichkeit bis min. -137dBm
• Hochsicheres Frontend IIP3 = -12.5dBm, 89dB Sperrimmunität & Sync-Worterkennung
• Niedriger RX-Strom von 10mA, 200nA Register-Haltestrom & Präambelerkennung
• Vollständig integrierter Synthesizer mit einer Auflösung von 61Hz, integrierter Bitsynchronisierer für Taktrückgewinnung
• 127dB+ Dynamikbereich RSSI, SMA- und U.FL-HF-Schnittstellensteckverbinder
• Systemvoraussetzungen: Windows OS (XP, 7, 8, 10), Linux oder MacOS und USB-A/Micro-B-Kabel

Anwendungen

Wireless

Lieferumfang

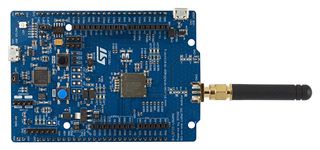

Das B-L072Z-LRWAN1 Discovery-Kit umfasst eine integrierte ST-LINK/V2-1-Debugging-Tool-Schnittstelle, 7 LEDs, 2 Druckknöpfe, 50-Ohm-SMA-HF-Antenne, Arduino Uno V3 Anschlüsse und Micro-USB-B-OTG-Anschluss.
