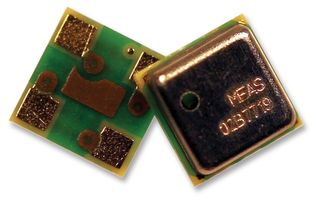

MS563702BA03-50
Drucksensor, Luftdruck, 300 mbar, 1200 mbar, 1.8 V, 3.6 V, QFN
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerTE CONNECTIVITY
HerstellerteilenummerMS563702BA03-50
Bestellnummer2362663
Auch bekannt alsMS563702BA03-50
Technisches Datenblatt
2.072 auf Lager
Ihr Bedarf geht darüber hinaus?
Lieferung am nächsten Werktag
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 3,590 € |
| 10+ | 3,080 € |
| 25+ | 2,910 € |
| 50+ | 2,790 € |
| 100+ | 2,680 € |
| 250+ | 2,580 € |
| 500+ | 2,480 € |
| 1000+ | 2,400 € |
Preiseinheit:Stück (Gurtabschnitt)
Minimum: 1
Mehrere: 1
3,59 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerTE CONNECTIVITY
HerstellerteilenummerMS563702BA03-50
Bestellnummer2362663
Auch bekannt alsMS563702BA03-50
Technisches Datenblatt
DruckmessungLuftdruck
Betriebsdruck, min.300mbar
Betriebsdruck, max.1200mbar
Versorgungsspannung, min.1.8V
Versorgungsspannung, max.3.6V
Sensorgehäuse/-bauformQFN
Bauform - SensorQFN
Anzahl der Pins8Pin(s)
SensorausgangDigital
Genauigkeit±2mbar
Druckanschluss-
SensormontageOberflächenmontage
AusgangsschnittstelleI2C
Medium-
Betriebstemperatur, min.-40°C
Betriebstemperatur, max.85°C
Produktpalette-
Qualifikation-
MSL-
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
Das MS563702BA03-50 ist ein digitales Druck- und Höhenmesser-Sensormodul.
- Absolutdrucksensor auf Leiterplattenebene
- Versorgungsspannungsbereich: 1.5V bis 3.6V
- 24-Bit-ADC-Ausgangsspanne
- Genauigkeit des Drucksensors: ±4mbar
- Drucksensor-Baustein für Oberflächenmontage
- Abmessungen: 3 x 3 x 0.9mm
Hinweise
Die elektrischen Kontaktpads sind ESD-sicher bis zu 4kV HBM (Human Body Model). Dies ist unbedingt erforderlich, um Maschinen und Personal während der Handhabung des Bausteins ordnungsgemäß zu erden.
Technische Spezifikationen
Druckmessung
Luftdruck
Betriebsdruck, max.
1200mbar
Versorgungsspannung, max.
3.6V
Bauform - Sensor
QFN
Sensorausgang
Digital
Druckanschluss
-
Ausgangsschnittstelle
I2C
Betriebstemperatur, min.
-40°C
Produktpalette
-
MSL
-
Betriebsdruck, min.
300mbar
Versorgungsspannung, min.
1.8V
Sensorgehäuse/-bauform
QFN
Anzahl der Pins
8Pin(s)
Genauigkeit
±2mbar
Sensormontage
Oberflächenmontage
Medium
-
Betriebstemperatur, max.
85°C
Qualifikation
-
SVHC
No SVHC (21-Jan-2025)
