IDSD-03-D-20.00-T

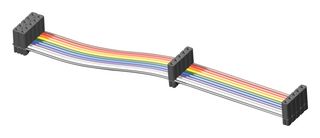

Die Produktreihe IDSD von Samtec umfasst konfektionierte Flachbandkabel mit zweireihigen, schmalen IDC-Pfostenbuchsen mit einem Rastermaß von 2.54mm. Diese robusten Kabel sind in folgenden Ausführungen erhältlich: einseitig konfektioniert (Pfostenbuchse oder Pfostenstecker an einem Ende), beidseitig konfektioniert (Pfostenbuchsen oder Pfostenstecker an beiden Enden) und unterschiedlich konfektioniert (Pfostenstecker an einem Ende und Pfostenbuchse am anderen Ende. Die Kabel der Produktreihe IDSD sind passend für TST, HTST, ZST, BST und EJH. Sie sind in zahlreichen Verdrahtungsoptionen verfügbar: Kodierstift, abisoliert und verzinnt, Daisy-Chain einfach, Reversed (gedreht), polarisiert, Breakout, Daisy-Chain doppelt, Middle Reversed (mittig gedreht), Outside Reversed (außen gedreht), Wiring Reversed Daisy-Chain einfach und Reversed Wiring.

• UL E111594-qualifiziert
• Pinanzahl: von 4 bis 72; Kontaktwiderstand: 15 mOhm
• Kabeloptionen: grau und farbkodiert
• Passend für Wannenstecker mit Verriegelungsclips sowie mit und ohne Auswerfer
• Erhältlich in mehreren Längen in Zoll (± 1/8") (max. 2")
• Isolatormaterial: aus schwarzem, glasfaserverstärktem Polyester; Kontaktmaterial: BeCu
• Beschichtungsoptionen: verzinnt und vergoldet (0.25µm)
• Verzinnte Kupferlitze, 28AWG, 7/36
• Temperaturbereich: -20°C bis +105°C (Regenbogenfarben), -40°C bis +105°C (graues Kabel)
• Nennstrom (IDSD/TST): 3.4A pro Pin (1 Position pro Reihe belegt)

Anwendungen

Industrie
