Z4D-C01

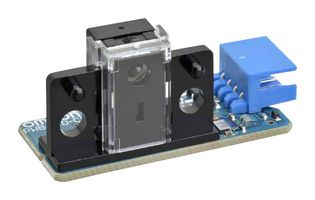

Optischer Sensor, Mikro-Wegsensor, 6.5mm, Triangulation, Analogausgang, Steckverbinder
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerOMRON ELECTRONIC COMPONENTS
HerstellerteilenummerZ4D-C01
Bestellnummer3460672
Technisches Datenblatt
Bestellbar
Standardlieferzeit des Herstellers: 34 Woche(n)
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 61,470 € |
| 5+ | 48,360 € |
| 10+ | 47,450 € |
| 25+ | 46,560 € |
| 50+ | 45,670 € |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
61,47 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerOMRON ELECTRONIC COMPONENTS
HerstellerteilenummerZ4D-C01
Bestellnummer3460672
Technisches Datenblatt
Erfassungsreichweite, max.6.5mm
Erfassungsabstand, max.6.5mm
SensorausgangAnalog
Produktpalette-
AnschlussmethodeSteckverbinder
DC-Versorgungsspannung, min.4.5V
DC-Versorgungsspannung, max.5.5V
Versorgungsspannung, min.4.5V
Versorgungsspannung, max.5.5V
LichtquelleLED
Qualifikation-
IP-Schutzart-
Betriebstemperatur, min.-10°C
Betriebstemperatur, max.65°C
SVHCTo Be Advised
Produktbeschreibung
Der Mikrophotonik-Sensor Z4D-C01 ist ein Mikro-Wegsensor, der Höhenänderungen im Bereich von ±10µm erfasst. Typische Anwendungen umfassen: Erfassung von doppelter Papierzuführung oder von Lageabweichungen.
- Veränderungen des Ausgangssignals anhand von Objektfarben werden mithilfe einer Signalteilerschaltung stabilisiert
- Erfassungsmethode: Triangulation
- Messabstand: 6.5 ± 1mm; Ausgangstyp: analog
- Versorgungsspannung: 5V ± 10%
- Ausgangsspannung: 0.2V bis (VCC - 0.3)V
- Ansprechverzögerung: max. 100µs
- Steuersignalspannung, LED-Impulslichtausstrahlung: 3.5V bis VCC
- Auflösung: max. ±10µm; Linearität: max. 2%FS (Skalenendwert)
- Betriebstemperaturbereich: -10°C bis +65°C
Hinweise
Dieses Produkt ist nicht ausgelegt zur Gewährleistung der Sicherheit von Personen, weder direkt noch indirekt. Es darf daher nicht für derartige Zwecke verwendet werden.
Technische Spezifikationen
Erfassungsreichweite, max.
6.5mm
Sensorausgang
Analog
Anschlussmethode
Steckverbinder
DC-Versorgungsspannung, max.
5.5V
Versorgungsspannung, max.
5.5V
Qualifikation
-
Betriebstemperatur, min.
-10°C
SVHC
To Be Advised
Erfassungsabstand, max.
6.5mm
Produktpalette
-
DC-Versorgungsspannung, min.
4.5V
Versorgungsspannung, min.
4.5V
Lichtquelle
LED
IP-Schutzart
-
Betriebstemperatur, max.
65°C
Technische Dokumente (2)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Japan
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Japan
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:90314990
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:To Be Advised
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.0036
