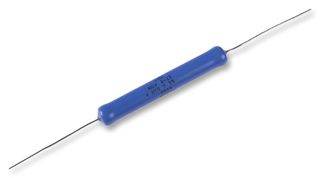

MOX-3N-135005FE
Widerstand für Durchsteckmontage, Maxi-Mox, 50 Mohm, Maxi-Mox Series, 4 W, ± 1%, Axial bedrahtet
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
Ist nicht mehr auf Lager.
Produktspezifikationen
HerstellerOHMITE
HerstellerteilenummerMOX-3N-135005FE
Bestellnummer2364039
Technisches Datenblatt
Widerstand50Mohm
Produktpalette0
Nennleistung4W
Widerstandstoleranz± 1%
Bauform/Gehäuse des WiderstandsAxial bedrahtet
Nennspannung30kV
WiderstandstechnologieDickschichtwiderstand
Temperaturkoeffizient± 25ppm/°C
WiderstandstypHochspannung
Produktdurchmesser8.76mm
Produktlänge79.76mm
Produktbreite-mm
Betriebstemperatur, min.-55°C
Betriebstemperatur, max.210°C
Qualifikation-
SVHCNo SVHC (27-Jun-2024)
Produktbeschreibung
Die Produktreihe Maxi-Mox von Ohmite umfasst axial bedrahtete Präzisions-Dickschichtwiderstände mit hoher Spannung/hohem Widerstand. Die vielseitigen Widerstände eignen sich für industrielle Anwendungen, die noch mehr Leistung zum Schalten von hohen Spannungen erfordern, für industrielle Steuerungen und für die Hochspannungs-Strombegrenzung. Typische Anwendungen umfassen Hochspannungs-Netzteile, die Leistungsverteilung, medizintechnische Geräte und die Luftfahrt.
- Große Widerstandsbereiche: 250 Ohm bis 1 Teraohm
- Nennspannungsbereich: 10kV bis 50kV; Nennleistungsbereich: 2.0W bis 12.5W
- Beschichtung aus Silikon oder Epoxid, Kern aus Aluminiumoxid
- Toleranzwerte: 0.5%, 1%, 2%, 5%, 10%, 15% und 20%
- Kapazitätswerte: 0.30pf bis 0.75pf
- Isolationswiderstand: <gt/>10000 MOhm oder höher (MIL-STD-202, Methode 302, Bedingung A oder B)
- Betriebstemperatur: -55°C bis +210°C
- Temperaturkoeffizient: 25ppm/°C, 0° bis 85°C Luft
- Hochspannungswiderstand
Technische Spezifikationen
Widerstand
50Mohm
Nennleistung
4W
Bauform/Gehäuse des Widerstands
Axial bedrahtet
Widerstandstechnologie
Dickschichtwiderstand
Widerstandstyp
Hochspannung
Produktlänge
79.76mm
Betriebstemperatur, min.
-55°C
Qualifikation
-
Produktpalette
0
Widerstandstoleranz
± 1%
Nennspannung
30kV
Temperaturkoeffizient
± 25ppm/°C
Produktdurchmesser
8.76mm
Produktbreite
-mm
Betriebstemperatur, max.
210°C
SVHC
No SVHC (27-Jun-2024)
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Mexico
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Mexico
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85332100
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (27-Jun-2024)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.011113
