DM164151

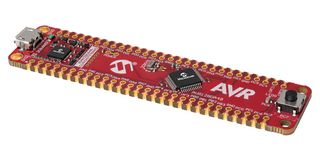

Beim AVR128DA48 Curiosity Nano-Evaluationskit handelt es sich um eine Hardware-Plattform zum Evaluieren von Mikrocontrollern in der Produktfamilie AVR-DA. Der Mikrocontroller (MCU) AVR128DA48 ist auf dem Board montiert. Das Board wird unterstützt durch die integrierten Entwicklungsumgebungen (IDEs) Atmel Studio und Microchip MPLAB® X und bietet einfachen Zugriff auf die Funktionen des AVR128DA48, um zu zeigen, wie der Baustein in ein benutzerdefiniertes Design integriert wird. Das Evaluationsboard der Produktreihe Curiosity Nano umfasst einen boardinternen Debugger. Es sind keine externen Tools erforderlich zum Programmieren und Debuggen des AVR128DA48.

• Eine gelbe, benutzerdefinierte LED, eine mechanische, benutzerdefinierte Taste
• Ein 32.768kHz-Quarz
• Boarderkennung in der IDE Atmel Studio/Microchip MPLAB® X
• Eine grüne LED zur Anzeige von Stromversorgung und Status
• Ausgangsstrom, max.: 500mA (begrenzt durch Umgebungstemperatur und Ausgangsspannung)
• Virtueller, serieller Port (CDC), zwei Debugging-GPIO-Kanäle (DGI GPIO)
• Stromversorgung über USB
• LDO-Regler MIC5353 gesteuert durch den boardinternen Debugger
• Ausgangsspannung: 1.8V bis 5.1V (begrenzt durch USB-Eingangsspannung)

Lieferumfang

Evaluationsboard AVR128DA48 Curiosity Nano, zwei Stiftleisten (100mil, 1x28).
