IM12B15CC1XKMA1
Intelligentes Leistungsmodul (IPM), IGBT, 1.2 kV, 22 A, 2.5 kV, DIP, CIPOS

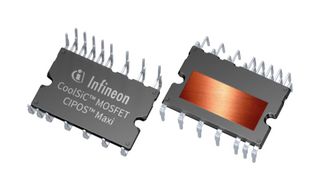

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerINFINEON
HerstellerteilenummerIM12B15CC1XKMA1
Bestellnummer4540076
ProduktpaletteCIPOS Maxi Series
Auch bekannt alsIM12B15CC1, SP006030153
Technisches Datenblatt
269 auf Lager
Ihr Bedarf geht darüber hinaus?
Lieferung am nächsten Werktag
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 37,410 € |
| 5+ | 35,390 € |
| 10+ | 33,370 € |
| 50+ | 31,870 € |
| 100+ | 28,500 € |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
37,41 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerIM12B15CC1XKMA1
Bestellnummer4540076
ProduktpaletteCIPOS Maxi Series
Auch bekannt alsIM12B15CC1, SP006030153
Technisches Datenblatt
IPM-LeistungsbausteinIGBT
Nennspannung (Vces / Vdss)1.2kV
Nennstrom (Ic/Id)22A
Isolationsspannung2.5kV
Bauform - IPMDIP
IPM-BaureiheCIPOS
ProduktpaletteCIPOS Maxi Series
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
IM12B15CC1XKMA1 is a CIPOS™ Maxi 1200 V, 15 A three-phase intelligent power module. CIPOS™ Maxi 1200V, 15A three-phase IGBT7 based intelligent power module with open emitter in DIP 36x23D package providing fully-featured compact inverter solution with excellent thermal conduction for motor drive applications including industrial drives, fans and pumps, HVAC, active filters, and etc. Typical applications include commercial HVAC, general purpose motor drive - variating frequency and voltage, heating ventilation and air conditioning (HVAC), industrial automation, motor control.
- Based on 1200V TRENCHSTOP™ IGBT7
- Power rating up to 3000W at 10KHz
- Rugged 1200V SOI gate driver
- Over current shutdown, under-voltage lockout
- All 6 switches turn off during protection
- Temperature monitoring
- Cross-conduction prevention
- UL-certified
- Excellent thermal performance, Fit for space-constrained applications
- Compact footprint and low switching losses
Technische Spezifikationen
IPM-Leistungsbaustein
IGBT
Nennstrom (Ic/Id)
22A
Bauform - IPM
DIP
Produktpalette
CIPOS Maxi Series
Nennspannung (Vces / Vdss)
1.2kV
Isolationsspannung
2.5kV
IPM-Baureihe
CIPOS
SVHC
No SVHC (21-Jan-2025)
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:South Korea
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:South Korea
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.000001
