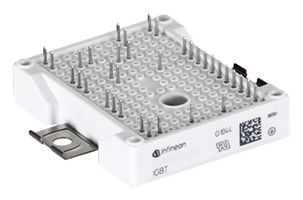

FS75R07W2E3B11ABOMA1
IGBT-Modul, Sechserpack [Vollbrücke], 95 A, 1.45 V, 275 W, 150 °C, Modul
Bestellbar
Standardlieferzeit des Herstellers: 28 Woche(n)
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 55,220 € |
| 5+ | 51,380 € |
| 10+ | 47,530 € |
| 50+ | 45,360 € |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
55,22 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerFS75R07W2E3B11ABOMA1
Bestellnummer3267603
ProduktpaletteEasyPACK
Auch bekannt alsFS75R07W2E3_B11A, SP000865130
Technisches Datenblatt
IGBT-KonfigurationSechserpack [Vollbrücke]
Dauer-Kollektorstrom95A
DC-Kollektorstrom95A
Kollektor-Emitter-Sättigungsspannung Vce(on)1.45V
Kollektor-Emitter-Sättigungsspannung1.45V
Verlustleistung275W
Verlustleistung Pd275W
Sperrschichttemperatur Tj, max.150°C
Betriebstemperatur, max.150°C
Bauform - TransistorModul
IGBT-AnschlussEinpressmontage
Kollektor-Emitter-Spannung, max.650V
Kollektor-Emitter-Spannung V(br)ceo650V
IGBT-TechnologieIGBT 3 [Trench/Feldstop]
TransistormontagePlatte
ProduktpaletteEasyPACK
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
FS75R07W2E3B11ABOMA1 is an EasyPACK module with Trench/Fieldstop IGBT3 and emitter controlled. Typical applications include hybrid electrical vehicles, motor drives and air conditioning.
- Collector-emitter- voltage Vces of 650V(Tvj = 25°C)
- Continuous DC collector current Ic of 75A(Tc = 80°C, Tvj max = 175°C )
- Repetitive peak collector current of 150A(tp = 1ms)
- Total power dissipation of 275W
- Low switching losses
- Rugged mounting due to integrated mounting clamps
- High power density and compact design
- Integrated NTC temperature sensor
Hinweise
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische Spezifikationen
IGBT-Konfiguration
Sechserpack [Vollbrücke]
DC-Kollektorstrom
95A
Kollektor-Emitter-Sättigungsspannung
1.45V
Verlustleistung Pd
275W
Betriebstemperatur, max.
150°C
IGBT-Anschluss
Einpressmontage
Kollektor-Emitter-Spannung V(br)ceo
650V
Transistormontage
Platte
SVHC
No SVHC (21-Jan-2025)
Dauer-Kollektorstrom
95A
Kollektor-Emitter-Sättigungsspannung Vce(on)
1.45V
Verlustleistung
275W
Sperrschichttemperatur Tj, max.
150°C
Bauform - Transistor
Modul
Kollektor-Emitter-Spannung, max.
650V
IGBT-Technologie
IGBT 3 [Trench/Feldstop]
Produktpalette
EasyPACK
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.01
