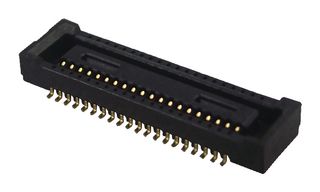

DF40C-40DS-0.4V(51)

Die Produktreihe DF40 umfasst Board-to-Board- und Board-to-FPC-Steckverbinder in platzsparendem Design mit minimaler Breite, das dennoch ausreichend viel Fläche zur Montage mittels Pick & Place bietet. Diese Steckverbinder sind in mehreren Stapelhöhen (1.5, 2, 2.5, 3, 3.5 und 4mm) erhältlich, wodurch ein höheres Maß an Vielseitigkeit für alle Anwendungen zur Verfügung steht. Trotz der kompakten Abmessungen und flachen Bauweise bieten die Kontakte hohe Kontaktkräfte und eine effektive Kontaktlänge von 0.45mm bei der 1.5mm-Stapelhöhe. Diese Steckverbinder verwenden ein Verriegelungssystem, dass eine versehentliche Trennung verhindert und durch ein klares, spürbares Einrasten den erfolgreichen Abschluss des Steckvorgangs signalisiert. Durch die Verwendung von Führungsrippen wird eine Selbstjustierung im Bereich von 0.33mm ermöglicht. Beide Seiten des Steckverbinders wurden verstärkt durch stoßdämpfende Rippen. Zum Schutz der Kontaktfläche vor einer potentiellen Lötdochtwirkung verfügen die Steckverbinder über vernickelte Trennvorrichtungen.

• Geeignet für Anwendungen mit hoher Bestückungsdichte
• Mehrere Optionen für die Stapelhöhe
• Hohe Kontaktzuverlässigkeit
• Verstärkte Struktur mit stoßdämpfenden Rippen
• Verhindert Lötdochtwirkung
• Schmutzabweisendes Design
• High-Speed-Signalübertragung mit Rauschunterdrückung
• Breite, min.: 3.38mm

Anwendungen

Industrie
