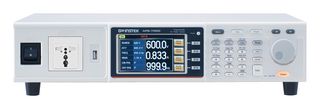

APS-7050

APS-7050 von GW Instek ist ein programmierbares, lineares AC-Netzteil der Produktreihe APS-7000 mit einer 4.3"-TFT-LCD-Anzeige. Dieses 2HE hohe AC-Netzteil hat einen Ausgangsfrequenzbereich von 45 bis 500Hz, die maximalen Ausgangsnennwerte betragen 500VA, 310Vrms und 4.2Arms. Es umfasst neun Mess- und Testfunktionen (Vrms, Irms, F, Ipk, W, VA, PF, Ipk hold, CF) und bietet eine Benutzeroberfläche, die der des AC-Leistungsmessers ähnelt. Das Netzteil der Produktreihe APS-7000 ermöglicht das Umschalten zwischen mehreren Strompegeln zur Verbesserung der Auflösung kleiner Strommessungen. Zudem bietet es eine Arbiträrfunktion, eine Surge/Dip-Steuerung zur Ausgabe künstlicher Spannungsspitzen oder -einbrüche an einen Prüfling (DUT) sowie 10 Sätze von Sequenzierungs-, Simulations- und Programmiermodi. Zudem ist es möglich, zehn Einstellungen zu speichern. Das Netzteil ist ideal für die LED-Branche und zum Testen des Stromverbrauchs im Standby-Modus. Es ist ideal zum Erzeugen sehr komplexer Signalformen und Transienten-Signalformen zum Verifizieren des Betriebs elektronischer Produkte unter widrigen Bedingungen.

• Ausgangsfrequenz: 45 bis 500Hz; Auflösung: 0.01Hz (45 bis 99.99Hz); Genauigkeit: ± 0.02% der Einstellung
• Gesamte harmonische Verzerrung (THD): ≤0.5% bei 45 bis 500Hz (resistive Last); Ausgangsstrom, max.: 4.2A/2.1A
• Netzregulierung: 0.1% des Skalenendwerts; Lastregulierung: 0.5% des Skalenendwerts & USB-Host-, LAN-Schnittstelle
• Spannungsbereich: 0.2 bis 38.75Vrms; Auflösung: 0.01V bei 0.00 bis 99.99Vrms; Genauigkeit: ± 0.5% des Messwerts + 2 Zählwerte
• Strombereich: 2 bis 70mA; Auflösung: 0.01mA; Genauigkeit: 2 bis 350.0mA, ± (0.6% des Messwerts + 5 Zählwerte)
• Leistung: 0.01W Auflösung; Genauigkeit: 0.2 bis 99.99W, ± (0.6% des Messwerts + 5 Zählwerte)
• Remote-Ausgangssignal: Pass, Fail, Test-in-Prozess, Trigger In, Trigger Out, OUT ON/OFF
• Eingangsspannung: 115/230V AC ± 15%, Speicherung von 10 Einstellungen (numerische Tasten, 0 bis 9), unterstützt SCPI-Emulation, LabVIEW-Treiber
• Einphasig, Zwei-Draht (1P2W); Schutzfunktionen: OCP, OPP, OHP und Alarm
• Abmessungen (B x H x T): 430 x 88 x 400; Gewicht: 24kg
• Universelle Steckdose am Frontpanel

Anwendungen

Messtechnik

Lieferumfang

Netzteil APS-7050, 1 CD-ROM (Handbuch, Programmierhandbuch), 1 Netzkabel für UL/CSA (APS-7050), 1 Netzkabel für PSE (APS-7050), 1 Netzkabel für UL/CSA (APS-7100), 1 Netzkabel für PSE (APS-7100), Abdeckungssatz (APS-7050), Abdeckungssatz (APS-7100), Messleitungen (1x rot, 1x schwarz).
