38917150

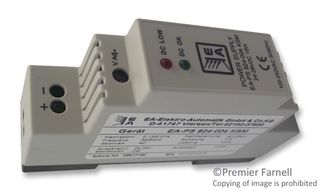

AC/DC-Netzteil für DIN-Schienenmontage, ITE, 1 Ausgang, 10 W, 28 VDC, 420 mA
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerEA ELEKTRO-AUTOMATIK
Herstellerteilenummer38917150
Bestellnummer1865982
ProduktpaletteEA-PS 800 KSM Series
Technisches Datenblatt
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerEA ELEKTRO-AUTOMATIK
Herstellerteilenummer38917150
Bestellnummer1865982
ProduktpaletteEA-PS 800 KSM Series
Technisches Datenblatt
Anwendungen für das NetzteilITE
Anzahl der Ausgänge1 Ausgang
Ausgangsleistung, max.10W
Ausgangsspannung - Ausgang 128VDC
Ausgangsstrom - Ausgang 1420mA
Ausgangsspannung - Ausgang 2-
Ausgangsstrom - Ausgang 2-
Ausgangsspannung - Ausgang 3-
Ausgangsstrom - Ausgang 3-
Ausgangsspannung - Ausgang 4-
AC-Eingangsspannung, min.90VAC
Ausgangsstrom - Ausgang 4-
Eingangsspannung, V AC90V AC bis 264V AC
AC-Eingangsspannung, max.264VAC
StromversorgungsausgangFest
ProduktpaletteEA-PS 800 KSM Series
SVHCTo Be Advised
Produktbeschreibung
38917150 sind Schaltnetzteile zur Montage auf Hutschienen gemäß DIN TS35/7.5 oder DIN TS35/15. Diese Schaltnetzteile sind in stabilen Kunststoffgehäusen untergebracht und entsprechen der Schutzart IP20. Sie sind geschützt vor Kurzschlüssen, Überlast, Überhitzung und Überspannung. Der Ausgang ist isoliert gegen die Netzspannung (Leerlaufgleichspannung). Die Netzteile sind außerdem mit einer Strombegrenzung von 110 bis 130% (bei Überlast) und 150% (bei Kurzschluss) ausgestattet. Es ist ein Derating von 2.5%/°C für Temperaturen von <gt/>55 bis zu 70°C erforderlich.
- Eigenkühlung
- LED-Anzeigeleuchten für DC Low (rot)
- Lastregulierung: ≤350mV (0 bis 100%)
- Restwelligkeit NF: ≤20mVpp
- Wirkungsgrad: <gt/>83% bei 230V
- Überbrückungszeit: 100ms bei 230V
Anwendungen
Power-Management
Technische Spezifikationen
Anwendungen für das Netzteil
ITE
Ausgangsleistung, max.
10W
Ausgangsstrom - Ausgang 1
420mA
Ausgangsstrom - Ausgang 2
-
Ausgangsstrom - Ausgang 3
-
AC-Eingangsspannung, min.
90VAC
Eingangsspannung, V AC
90V AC bis 264V AC
Stromversorgungsausgang
Fest
SVHC
To Be Advised
Anzahl der Ausgänge
1 Ausgang
Ausgangsspannung - Ausgang 1
28VDC
Ausgangsspannung - Ausgang 2
-
Ausgangsspannung - Ausgang 3
-
Ausgangsspannung - Ausgang 4
-
Ausgangsstrom - Ausgang 4
-
AC-Eingangsspannung, max.
264VAC
Produktpalette
EA-PS 800 KSM Series
Technische Dokumente (2)
Zugehörige Produkte
4 Produkte gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85044095
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:To Be Advised
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.085049
