MAXREFDES111A#

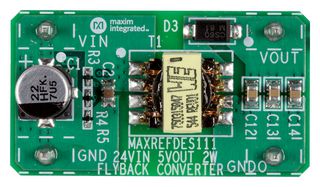

MAXREFDES111A# ist ein isoliertes Flyback-Stromversorgungs-Referenzdesign-Board mit einer Eingangsspannung von 24V, einer Ausgangsspannung von 5V und einer Leistung von 2W. Das Board hat eine effiziente Flyback-Topologie mit einem Ausgangsstrom von 400mA. Das Design umfasst den Peak-Current-Mode-Wandler MAX17498B mit internem n-Kanal-MOSFET-Switch. MAX17498B ist ein Peak-Current-Mode-Controller für die Entwicklung von Flyback- und Boost-Reglern mit großem Eingangsspannungsbereich. Das Referenzdesign arbeitet über einen Eingangsspannungsbereich von 18V bis 36V und stellt bis zu 400mA (plus 20% Overhead) bei 5V bereit. Die gesamte Schaltung passt auf ein 36mm x 20mm großes Board. Zudem ermöglichen Stifte zur Durchsteckmontage auf der Unterseite des Moduls eine schnelle und einfache Integration dieses Wandlers in jedes System. Die Stifte sind 15mm von der Stromversorgung zur Masse und 28mm von der Eingangsseite zur Ausgangsseite. Das Referenzdesign wird üblicherweise in SPS und Netzteilen für Telekommunikations- und Datenübertragungsanwendungen eingesetzt.

• Verwendet den Transformator 750315847 von Würth
• Funktionale Isolation
• Kompakt und flexibel
• Minimale Anzahl externer Bauelemente
• Robuster Betrieb in anspruchsvollen industriellen Umgebungen
• 5V, 400mA mit 20% Überschreitung
• Ausgangsgenauigkeit: ± 5%
• Spitzen-Wirkungsgrad: 79%
• Feste Schaltfrequenz: 500KHz
• Einstellung für Anlaufspannung und Überspannungsschutz am Eingang (EN/UVLO, OVI)

Anwendungen

Industrie, Automatisierung & Prozesssteuerung
