EVAL-ADHV4702-1CPZ

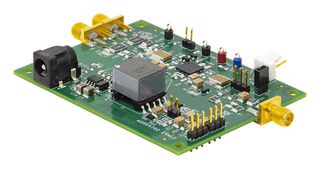

EVAL-ADHV4702-1CPZ ist ein ADHV4702-1-Evaluationsboard zum Evaluieren des Präzisions-Operationsverstärkers ADHV4702-1 (24V bis 220V). Bei diesem Evaluationsboard handelt es sich um ein 6-lagiges Board zum Minimieren von Leckströmen mithilfe der Sperrring-Funktion. Es akzeptiert SMA- und SMB-Kartenrandsteckverbinder an den Eingängen für einen einfachen Anschluss an Messgeräte oder andere Schaltungen. Das Evaluationsboard EVAL-ADHV4702-1CPZ ist in zwei Bereiche aufgeteilt. Der obere Bereich ist die Testschaltung für den Baustein ADHV4702-1, und der untere Bereich ist die optionale boardinterne Power-Management-Schaltung, die den monolithischen, isolierten, äußerst energiesparenden Flyback-Wandler LT8304-1 umfasst. Der Anschluss dieser zwei Bereiche kann über Steckverbinder erfolgen.

• Evaluationsboard für den Baustein ADHV4702-1 mit vollem Funktionsumfang
• Betrieb mit einfacher und zweifacher Spannungsversorgung
• Boardinterne Power-Management-Schaltung erzeugt hohe Spannung
• Vorrichtungen für SMA- und SMB-Kartenrandsteckverbinder
• Einfacher Anschluss an Prüfgeräte und andere Schaltungen
• Robustes Wärmemanagement
