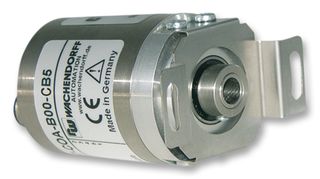

WDGA 36E-06-1218-COA-B00-CB5
Drehgeber, Magnetschild, Absolutdruck, 0 Rastungen, Vertikal, Ohne Drucktaster
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerWACHENDORFF
HerstellerteilenummerWDGA 36E-06-1218-COA-B00-CB5
Bestellnummer2364960
ProduktpaletteWDGA 36E
Technisches Datenblatt
Bestellbar
Standardlieferzeit des Herstellers: 6 Woche(n)
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 443,070 € |
| 5+ | 379,780 € |
| 10+ | 372,180 € |
| 25+ | 364,590 € |
| 50+ | 356,990 € |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
443,07 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerWACHENDORFF
HerstellerteilenummerWDGA 36E-06-1218-COA-B00-CB5
Bestellnummer2364960
ProduktpaletteWDGA 36E
Technisches Datenblatt
Encoder-TechnologieMagnetschild
Encoder-TypAbsolutdruck
Encoderauflösung-
Anzahl der Rastungen0 Rastungen
AusrichtungVertikal
DrucktasterOhne Drucktaster
EncoderausgangBinär
Encoder-MontageFlanschmontage
ProduktpaletteWDGA 36E
Drehzahl, max.12000rpm
Lebensdauer, Umdrehungen-
Anzahl der Kanäle1Kanäle
WelleHohlwelle
Länge der Welle-
Wellendurchmesser6mm
Versorgungsspannung, min.10V
Versorgungsspannung, max.32V
Betriebstemperatur, min.-40°C
Betriebstemperatur, max.85°C
IP-SchutzartIP65, IP67
AnschlussAnschlussdrähte
Produktbeschreibung
WDGA 36E-06-1218-COA-B00-CB5 ist ein binärer Drehgeber mit Endhohlwelle, der die EnDra®-Multiturn-Technologie nutzt. Die Schnittstelle stellt der Evaluationselektronik den kompletten Positionswert bereit, bestehend aus der Kombination aus der Single-Turn-Position basierend auf der Anzahl der Umdrehungen.
- Wartungsfrei und umweltfreundlich
- Flanschtyp: Endhohlwelle; Gehäusedurchmesser: 36mm
- Wellendurchmesser: 6mm
- Single-Turn-Auflösung: 12 Bit
- Standard-Spannungsversorgung: 10V bis 30V
Anwendungen
Industrie
Technische Spezifikationen
Encoder-Technologie
Magnetschild
Encoderauflösung
-
Ausrichtung
Vertikal
Encoderausgang
Binär
Produktpalette
WDGA 36E
Lebensdauer, Umdrehungen
-
Welle
Hohlwelle
Wellendurchmesser
6mm
Versorgungsspannung, max.
32V
Betriebstemperatur, max.
85°C
Anschluss
Anschlussdrähte
Encoder-Typ
Absolutdruck
Anzahl der Rastungen
0 Rastungen
Drucktaster
Ohne Drucktaster
Encoder-Montage
Flanschmontage
Drehzahl, max.
12000rpm
Anzahl der Kanäle
1Kanäle
Länge der Welle
-
Versorgungsspannung, min.
10V
Betriebstemperatur, min.
-40°C
IP-Schutzart
IP65, IP67
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:90318020
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.15
