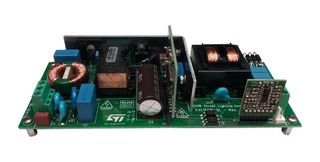

EVL150W-HVSL

Das Board EVL150W-HVSL ist ein Evaluationsboard für einen für 150V, 150W ausgelegten LED-Treiber, der den Kombi-Controller STCMB1 mit Übergangsmodus-PFC und HBR-Resonanzkreis verwendet. Das Evaluationsboard stellt einen für 150W / 1A ausgelegten LED-Treiber mit großem Eingangsspannungsbereich bereit. Die elektrischen Bemessungswerte sind auf eine typische High-Power-LED-Anwendung für Straßenbeleuchtung zugeschnitten. Das Board verwendet eine zweistufige Architektur, die aus einem Frontend-PFC-Vorregler und einem nachgeschalteten Halbbrücken-Resonanzwandler besteht. Der Vorregler ist eine Übergangsmodus-PFC-Schaltung basierend auf einer Regelung mit konstanter Einschaltzeit. Der Resonanzwandler ist ein LCC-Resonanzkreis, der für den Aufbau einer Stromquelle besser geeignet ist als ein LLC-Resonanzkreis. Das Board verfügt in jedem Abschnitt über Schutzfunktionen für Überlast, Kurzschluss, Unterbrechung. Für diese bestimmte Anwendung arbeiten alle Schutzfunktionen mit einer Funktion für den automatischen Neustart nach Auslösung.

• Universeller Eingangsspannungsbereich: 90V AC bis 264V AC; Frequenz: 45 bis 65Hz
• Topologie: LCC-Halbbrücke
• Eigenleistungsaufnahme: unter 0.5W
• THD: unter 10% bei 230V AC von 30% bis 100% der vollen Last
• Kein zusätzliches Schaltnetzteil (Viper oder ähnliches) erforderlich
• Wirkungsgrad: über 91% bei Volllast; keine Elektrolytkondensatoren für langfristige Zuverlässigkeit
• Leitungsgebundene EMV innerhalb den Grenzen von EN 55022 Class C, erfüllt EN 60950
• Dimmung: analog, mit Widerstand, PWM (Open-Collector)
• Rückkopplungsschleifen: Konstantstrom und Konstantspannung
• Abmessungen: 69 x 157mm; maximale Bauelementhöhe: 28mm
