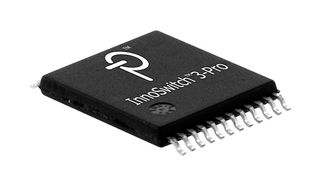

INN3365C-H301-TL

Die Produktreihe InnoSwitch™3-Pro umfasst digital steuerbare Offline-CV/CC-QR-Flyback-Schaltnetzteil-ICs mit integriertem Hochspannungsschalter, Synchrongleichrichtung und FluxLink-Feedback. Diese Bausteine vereinfachen die Entwicklung und Fertigung von vollständig programmierbaren Netzteilen mit hohem Wirkungsgrad, besonders der Netzteile in kompakten Gehäusen. Die universelle I²C-Schnittstelle ermöglicht die dynamische Steuerung von Ausgangsspannung und -strom zusammen mit vielen konfigurierbaren Funktionen. Die InnoSwitch3-Pro-Bausteine sind ideal für AC/DC-Stromversorgungsanwendungen, in denen eine feine Einstellung von Ausgangsspannung und -strom (10mV, 50mA) erforderlich ist. Der uVCC-Pin stellt Vorspannung für den Mikroprozessor bereit in eigenständigen Implementierungen wie USB-PD-Adaptern, Ladegeräten. Die Bausteine werden unter anderem in USB PD 3.0- + PPS/QC-Adaptern mit hohem Wirkungsgrad, Multiprotokoll-Adaptern (QuickCharge, AFC, FCP, SCP), Direktladegeräten für mobile Geräte, universellen Ladegeräten und LED-Vorschaltgeräten mit einstellbarer CV und CC eingesetzt.

• Ausgangsleistung: 25W (Adapter), 30W (Open-Frame) bei 230V AC und 22W (Adapter), 25W (Open-Frame) bei 85-265VAC
• Multimode-QR/DCM/CCM-Flyback-Controller, Schalter, sekundärseitige Messung, Synchrongleichrichtertreiber
• Energieeffizient (EcoSmart™), hochintegriert, kompakte Grundfläche
• Erweiterte Schutz-/Sicherheitsfunktionen, dynamische Anpassung von Spannung und Strom
• Integriertes FluxLink™-Feedback-Schema, HIPOT-isoliert, Feedback-Link
• Modus zum Sicherstellen, dass der SYNCHRONOUS RECTIFIER DRIVE-Pin mit externem FET verbunden ist; schneller Unter-/Überspannungsschutz an der Eingangsleitung
• Sicherheitszulassung: UL1577 und TÜV (EN60950 und EN62368)
• Verstärkte Isolation; Isolationsspannung: <gt/>4000V AC, 100% HIPOT-Test in der Produktion
• Unmittelbarer Einschwingvorgang, Telemetrie für Überwachung von Stromversorgungsstatus und -fehler
• Geringe Leistungsaufnahme im Leerlauf: unter 30mW, einschließlich Leitungsmessung; geringe Wärmeableitung
