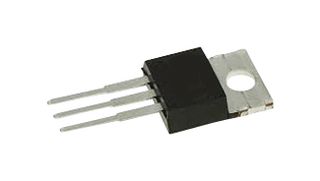

LT1085CT#PBF

LT1085 ist ein positiver, einstellbarer Regler, der 3A mit höherem Wirkungsgrad als aktuell erhältliche vergleichbare Regler bereitstellt. Die interne Schaltung ist für den Betrieb mit einer Differenzspannung ab lediglich 1V zwischen Eingang und Ausgang ausgelegt, und die Dropout-Spannung ist vollständig spezifiziert als Funktion des Laststroms. Chipinternes Trimming passt die Ausgangsspannung auf 1% an. Auch die Strombegrenzung wird getrimmt, um die Beanspruchung von Regler und Stromquellenschaltung bei Überlastzuständen zu minimieren. Der Baustein ist pinkompatibel mit älteren Reglern mit drei Anschlüssen. Ein 10µF-Ausgangskondensator ist an diesen neuen Bausteinen erforderlich; dieser ist jedoch üblicherweise in den meisten Reglerdesigns enthalten. Typische Anwendungen umfassen: hocheffiziente Linearregler, Nachregler für Schaltnetzteile, Konstantstromregler und Akkuladegeräte.

• Garantierte Dropout-Spannung bei mehreren Strompegeln
• 100% geprüfte Temperaturbeschränkung
• Eingangsspannung: 2.55V bis 30V
• Dropout-Spannung: 1.3V
• Sperrschicht-Betriebstemperatur: 0°C bis 125°C (Reglerabschnitt)
