CHG2020J01010KEP
IDC-Steckverbinder, IDC-Buchse, Buchse, 2.54 mm, 2 Reihen, 20 Kontakt(e), Kabelmontage

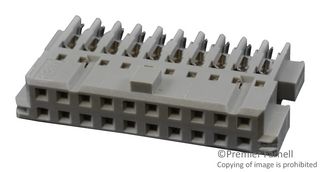

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
Hersteller3M
HerstellerteilenummerCHG2020J01010KEP
Bestellnummer2672458
ProduktpaletteCHG Series
Auch bekannt alsGTIN UPC EAN: 00054007663614
Technisches Datenblatt
Bestellbar
Standardlieferzeit des Herstellers: 10 Woche(n)
| Menge | Preis (ohne MwSt.) |
|---|---|
| 1+ | 5,390 € |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
5,39 € (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
Hersteller3M
HerstellerteilenummerCHG2020J01010KEP
Bestellnummer2672458
ProduktpaletteCHG Series
Auch bekannt alsGTIN UPC EAN: 00054007663614
Technisches Datenblatt
IDC-SteckverbinderIDC-Buchse
KontaktausführungBuchse
Rastermaß2.54mm
Anzahl der Reihen2 Reihen
Anzahl der Kontakte20Kontakt(e)
SteckverbindermontageKabelmontage
KontaktmaterialKupferlegierung
KontaktüberzugVergoldete Kontakte
ProduktpaletteCHG Series
SVHCNo SVHC (20-Jun-2016)
Produktbeschreibung
The CHG2020J01010KEP is a 20-way 2-row 0.100 x 0.100-inch Polarized Wire-to-board Socket for 0.100-inch pitch notched flat cable or discrete wire with gold-plated copper alloy contacts. This CHG series wire mount socket comes with glass filled polyester (PBT) insulation and accepts 22AWG stranded or 24AWG solid/stranded wire. It has polarization with centerbump (standard) and mates to 3M long latch/eject headers and plugs.
- Grey color
- Military/DIN 41612 compatibility
- Twin slot IDC provides four points of contact
- Exclusive L/H 4-wipe contact
- Accepts discrete wire or notched ribbon cable
- UL94V-0 Flammability rating
- <gt/>1 x 10⁹Ω at 500VDC Insulation resistance
Anwendungen
Industrie, Verteidigung, Militär und Luft- & Raumfahrt
Technische Spezifikationen
IDC-Steckverbinder
IDC-Buchse
Rastermaß
2.54mm
Anzahl der Kontakte
20Kontakt(e)
Kontaktmaterial
Kupferlegierung
Produktpalette
CHG Series
Kontaktausführung
Buchse
Anzahl der Reihen
2 Reihen
Steckverbindermontage
Kabelmontage
Kontaktüberzug
Vergoldete Kontakte
SVHC
No SVHC (20-Jun-2016)
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:United States
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:United States
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85366990
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (20-Jun-2016)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.003629
