PowiGaN ist die von Power Integrations intern entwickelte Galliumnitrid (GaN)-Technologie. PowiGaN-Schalter ersetzen die herkömmlichen Siliziumtransistoren auf der Primärseite der hochintegrierten Offline-Flyback-Schalter-ICs von PI, reduzieren Schaltverluste und ermöglichen Ladegeräte, Adapter und Open-Frame-Netzteile, die effizienter, kleiner und leichter als Siliziumalternativen sind.

Welche PI InnoSwitch-Produkte verfügen über die PowiGaN-Technologie?

PowiGaN-basierte ICs erreichen einen Wirkungsgrad von bis zu 95 % über den gesamten Lastbereich und bis zu 100 W in gekapselten Adapterimplementierungen, ohne dass ein Kühlkörper erforderlich ist.

  • InnoSwitch3-CP - am besten für das Laden mit konstanter Leistung
  • InnoSwitch3-EP - am besten für Open-Frame-Netzteile
  • InnoSwitch3-Pro - am besten für dynamisch regelbare Spannung und Strom, einschließlich USB-PD-PPS-Anwendungen
  • MinE-CAP - am besten zur Reduzierung der Kondensatorgröße in Ladegeräten, optionales Zusatzgerät für InnoSwitch3-Schalter-ICs

Die wichtigsten Eigenschaften

  • Unübertroffene Effizienz
  • Einfacher Designprozess
  • VDS(MAX) 750 V
  • Bis zu 100 W in einem InSOP™-Paket
  • Qualifiziert gemäß JEDEC-Standards

Hochintegrierte Geräte ermöglichen kompakten Stellfläche

Off-Line CV/CC QR Flyback-Schalter-IC mit integriertem primärseitigem Schalter, synchroner Gleichrichtung, FluxLink-Feedback und konstantem Leistungsprofil

Die ICs der InnoSwitch3-CP-Familie vereinfachen das Design und die Herstellung von Sperrstromwandlern erheblich, insbesondere von solchen, die einen hohen Wirkungsgrad und/oder eine kompakte Größe erfordern. Die InnoSwitch3-CP-Familie umfasst einen primärseitigen Hochspannungsschalter, primäre und sekundäre Controller und sicherheitsgerichtetes Feedback in einem einzigen IC. Diese Geräte verfügen über mehrere Schutzfunktionen, einschließlich Leitungsüber- und -unterspannungsschutz, Ausgangsüberspannungs- und Überstrombegrenzung und Übertemperaturabschaltung.

Geräte, die die gängigen Kombinationen von Verriegelungs- und Auto-Neustart-Verhalten unterstützen, die für Anwendungen wie Schnelllade- und USB-PD-Designs erforderlich sind, sind ebenfalls erhältlich. Die Geräte sind mit und ohne Kabelbruchkompensation erhältlich.

InnoSwitch3-CP
InnoSwitch3-CP-Schema
Jetzt kaufen

Produkt-Highlights

Hochintegriert, kompakte Stellfläche

  • Quasi-Resonant (QR) / CCM-Flyback-Controller, Hochspannungs-Primärseitenschalter, sekundärseitige Erfassung und Synchrongleichrichtungstreiber
  • Integriertes FluxLink-Feedback-Schema, HIPOT-isoliert, Feedback-Link
  • Einfacher Anschluss an ICs mit Load--Directed- und Fast--Charge-Protokoll
  • Konstantleistungs-Profil (CP) minimiert die Ladezeit mit kontinuierlicher Anpassung von Ausgangsstrom und Ausgangsspannung
  • Genauer CV/CC/CP, ​​unabhängig von externen Komponenten
  • Externer IS-Widerstand ermöglicht die benutzerdefinierte CC-Programmierung
  • Unmittelbarer Einschwingvorgang mit 0%-100%-0% Lastschritten

PowiGaN-Technologie

  • PIs proprietäre Galliumnitrid-Technologie
  • Bis zu 100 W Leistung ohne Kühlkörper
  • INN3278, INN3279 und INN3270

EcoSmart – energieeffizient

  • Wirkungsgrad: bis zu 95% über den gesamten Lastbereich
  • Weniger als 30 mW Leerlauf einschließlich Leitungserkennung
  • Entspricht allen weltweiten Vorschriften zur Energieeffizienz
  • Geringe Wärmeableitung

Erweiterter Schutz / Sicherheitsfunktionen

  • Sekundärschalter oder Kurzschlussschutz für Dioden
  • Offene SR FET-Gate-Erkennung
  • UV/OV-Schutz für schnelle Eingangsleitung

Optionale Funktionen

  • Kabelausfallkompensation mit mehreren Einstellungen
  • Variable Ausgangsspannung, konstante Stromprofile
  • Auto-Restart oder selbsthaltende Fehlerreaktion für Ausgang OVP/UVP
  • UV-Fehlerschwellen mit mehreren Ausgängen
  • Selbsthaltender oder hysteretischer primärer Übertemperaturschutz

Vollständige Sicherheit und Einhaltung gesetzlicher Vorschriften

  • Verstärkte Isolierung
  • Isolationsspannung >4000 VAC
  • 100% Produktions-HIPOT-Tests
  • UL1577 und TÜV (EN60950, EN62368) sicherheitsgeprüft
  • Hervorragende Störfestigkeit ermöglicht Designs, die die Leistung der Klasse „A“ für EN61000-4 erreichen; EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) und 4-9 (1000 A/m) und Ford FMC1278 (RI-115)

Hochintegrierte Geräte ermöglichen kompakten Stellfläche

Off-Line CV/CC QR Flyback-Schalter-IC mit integriertem primärseitigem Schalter, synchroner Gleichrichtung und FluxLink-Feedback

Die ICs der InnoSwitch3-EP-Familie vereinfachen das Design und die Herstellung von Sperrstromwandlern erheblich, insbesondere von solchen, die einen hohen Wirkungsgrad und/oder eine kompakte Größe erfordern. Die InnoSwitch3-EP-Familie umfasst einen Hochspannungsnetzschalter, primäre und sekundäre Controller und sicherheitsgerichtetes Feedback in einem einzigen IC.

Diese Geräte verfügen über mehrere Schutzfunktionen, einschließlich Leitungsüber- und -unterspannungsschutz, Ausgangsüberspannungs- und Überstrombegrenzung und Übertemperaturabschaltung. Geräte sind mit Standard- und Spitzenleistungslieferungsoptionen und häufig verwendeten Schutzverhalten für den Auto-Restart erhältlich.

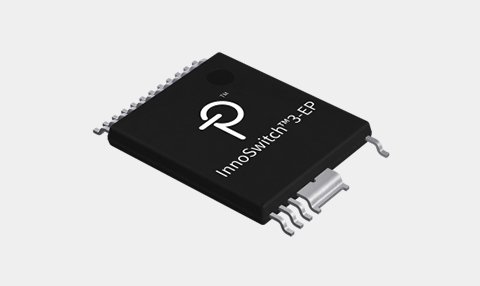

InnoSwitch3-EP
InnoSwitch3-EP-Schema
Jetzt kaufen

Produkt-Highlights

Hochintegriert, kompakte Stellfläche

  • Serh hoher Wirkungsgrad über den gesamten Lastbereich
  • Umfasst einen Multi-Mode Quasi-Resonant (QR) / CCM-Flyback-Controller, Hochspannungsschalter, sekundärseitige Abtastung und Synchrongleichrichtungstreiber
  • Hervorragende Cross-Regulation bei mehreren Ausgängen mit gewichtetem sekundärseitigem Regelungs- (SSR-)Feedback und synchronen FETs
  • Integriertes FluxLink-Feedback-Schema, HIPOT-isoliert, Feedback-Link
  • Hervorragende CV / CC-Genauigkeit, unabhängig von externen Bauelementen
  • Einstellbare, präzise Ausgangsstrommessung mithilfe eines externen Messwiderstands am Ausgang

PowiGaN-Technologie

  • PIs proprietäre Galliumnitrid-Technologie
  • Bis zu 100 W Leistung ohne Kühlkörper
  • INN3678, INN3679 und INN3670

EcoSmart – energieeffizient

  • Weniger als 30 mW Leerlauf einschließlich Leitungserkennung
  • Entspricht allen weltweiten Vorschriften zur Energieeffizienz
  • Geringe Wärmeableitung

Grünes Paket

  • Halogenfreies und RoHSkonform

Erweiterter Schutz / Sicherheitsfunktionen

  • Offene SR FET-Gate-Erkennung
  • UV/OV-Schutz für schnelle Eingangsleitung
  • Auto-Restart Fehlerreaktion für Ausgang OVP
  • 750 V Schaltleistungsserie für exzellenten Überspannungsschutz

Optionale Funktionen

  • UV-Schutz für Auto-Restart-Ausgang mit Option für Spitzenleistungsabgabe

Vollständige Sicherheit und Einhaltung gesetzlicher Vorschriften

  • Verstärkte Isolierung
  • Isolationsspannung >4000 VAC
  • 100% Produktions-HIPOT-Tests
  • UL1577 und TÜV (EN60950, EN62368) sicherheitsgeprüft
  • Hervorragende Störfestigkeit ermöglicht Designs, die die Leistungskriterien der Klasse „A“ für EN61000-4-Suite erreichen; EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) und 4-9 (1000 A/m) und Ford FMC1278 (RI-115)

Hochintegrierte Geräte ermöglichen kompakten Stellfläche

Digital steuerbarer Off-Line CV/CC QR Flyback-Schalter-IC mit integriertem Hochspannungsschalter, synchroner Gleichrichtung und FluxLink-Feedback

Die ICs der InnoSwitch3-Pro-Baureihen-Familie vereinfachen erheblich die Entwicklung und Herstellung voll programmierbarer, hocheffizienter Stromversorgungen, insbesondere in kompakten Gehäusen. Die universelle I²C-Schnittstelle ermöglicht eine dynamische Steuerung von Ausgangsspannung und -strom sowie viele konfigurierbare Funktionen. Telemetrie bietet Berichte über programmierte Funktionen und Fehlermodi.

InnoSwitch3-Pro-Geräte sind ideal für AC/DC-Stromversorgungsanwendungen, bei denen eine feine (10 mV, 50 mA) Ausgangsspannungs- und Stromanpassung erforderlich ist. Typische Implementierungen umfassen einen Systemmikroprozessor oder einen dedizierten Mikrocontroller mit einem I²C-Port, der verwendet wird, um den Betrieb des Stromversorgungs-Subsystems zu konfigurieren, zu steuern und zu überwachen. Der uVCC-Pin versorgt den Mikroprozessor in Standalone-Implementierungen wie USB-PD-Adaptern und -Ladegeräten mit Vorspannung.

InnoSwitch3-Pro
InnoSwitch3-Pro-Schema
Jetzt kaufen

Produkt-Highlights

Digital gesteuert über I²C-Schnittstelle

  • Dynamische Anpassung von Versorgungsspannung und Strom
  • Rücklesen des Telemetriestatus mit Prozessorunterbrechung
  • Umfassender Satz konfigurierbarer Funktionen

PowiGaN-Technologie

  • PIs proprietäre Galliumnitrid-Technologie
  • Bis zu 100 W Leistung ohne Kühlkörper
  • INN3378, INN3379 und INN3370

Hochintegriert, kompakte Stellfläche

  • Multi-Mode Quasi-Resonant (QR) / CCM-Flyback-Controller, Hochspannungsschalter, sekundärseitige Abtastung und Synchrongleichrichtungstreiber
  • Optimierter Wirkungsgrad über Netz- und Lastbereich
  • Integriertes FluxLink-Feedback-Schema, HIPOT-isoliert, Feedback-Link
  • Sofortiges schnelles Einschwingen
  • Treibt kostengünstige N-Kanal-Lastschalter der FET-Baureihe an
  • Integrierte 3,6-V-Versorgung für externe MCU
  • 4,7 Ω ultraschneller SR-Pulldown-Widerstand (Verfügbar mit H302-Teilen)

EcoSmart – energieeffizient

  • Weniger als 30 mW Leerlauf einschließlich Leitungserkennung und MCU
  • Entspricht allen weltweiten Vorschriften zur Energieeffizienz
  • Geringe Wärmeableitung

Erweiterter Schutz / Sicherheitsfunktionen

  • Eingangsspannungsüberwachung mit präzisem Brown-In/Brown-Out- und Überspannungsschutz
  • Ausgang OV/UV-Fehlererkennung mit unabhängig konfigurierten Reaktionen
  • Schutzmodus zum Sicherstellen, dass der SYNCHRONOUS RECTIFIER DRIVE-Pin mit einem externen MOSFET verbunden ist
  • Hysteretische Überhitzungsabschaltung
  • Programmierbare Watchdog-Timer-Funktionalität für Systemfehler
  • Telemetrie für Stromversorgungsstatus und Fehlerüberwachung
  • IS-Pin-Kurz/Ausgangskurzschluss-Fehlererkennung (H302-Teile)

Vollständige Sicherheit und Einhaltung gesetzlicher Vorschriften

  • Verstärkte Isolierung
  • Isolationsspannung >4000 VAC
  • 100% Produktions-HIPOT-Compliance-Tests
  • UL1577 und TÜV (EN60950, EN62368) sicherheitsgeprüft

Grünes Paket

  • Halogenfreies und RoHSkonform

Anwendungen

  • Hocheffiziente USB PD 3.0 + PPS/QCA-Adapter
  • Multiprotokoll-Adapter einschließlich QuickCharge, AFC, FCP, SCP
  • Direktladegeräte für Mobilgeräte
  • Multi-Chemie-Tool und Allzweck-Batterieladegeräte
  • Einstellbares CV- und CC-LED-Vorschaltgerät
