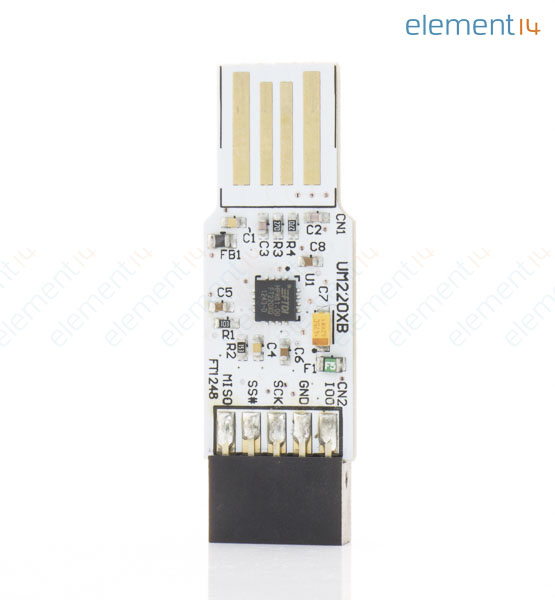

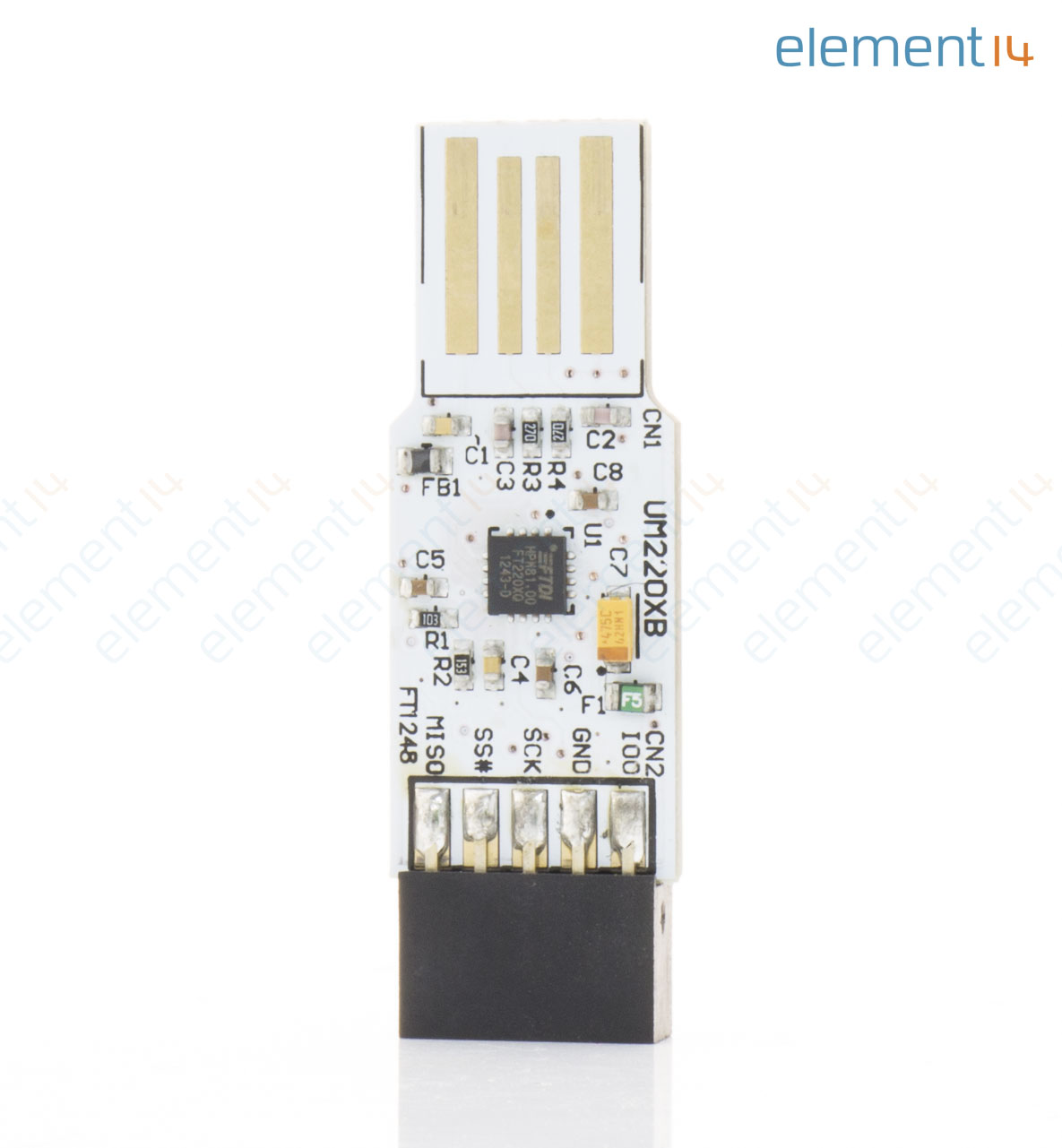

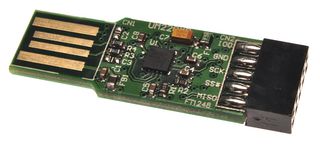

UMFT220XB-01

Breakout-Modul, USB zu 4-Bit-SPI / FT1248, USB-Ladegerät-Erkennung, 500kB/s Datenübertragungsrate

FTDI UMFT220XB-01
360°
×
×

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.

Hersteller:
FTDI FTDI
Herstellerteilenummer:
UMFT220XB-01
Bestellnummer:
2081335
Technisches Datenblatt:
UMFT220XB-01   Datasheet
Technische Dokumentation anzeigen

Produktbeschreibung

UMFT220XB-01 ist ein USB-zu-4-Bit-SPI/FT1248-Modul basierend auf dem USB 2.0-Full-Speed-IC FT220XQ. Der IC FT220XQ bietet eine kompakte Brücke zu 4-Bit-SPI/FT1248-Schnittstellen. Der IC FT220XQ umfasst den kompletten Funktionssatz der Produktreihe FT-X und ermöglicht die schnelle und einfache Implementierung von USB in ein Systemdesign über eine FT1248-Schnittstelle. Das Modul UMFT220XB-01 ist ein kostengünstiges Breakout-Board zur Umwandlung von USB 2.0-Full-Speed zu einer seriellen Schnittstelle und zum Anschluss der seriellen Signale an eine 10-polige Buchsenleiste mit einem Rastermaß von 2.54mm. Das Board verwendet keinen USB-Steckverbinder. Stattdessen lässt sich das Modul direkt in den USB-Host-Steckverbinder anstecken, und die Pads auf der Leiterplatte sorgen für die elektrische Verbindung mit den elektrischen Kontakten des USB-Steckverbinders. Alle seriellen Schnittstellen an diesem Modul arbeiten bei +3.3V-Spannungspegeln, jedoch sind alle I/Os 5V-tolerant.
  • Gesamtes USB-Protokoll wird auf dem Chip verarbeitet, es ist keine USB-spezifische Firmware-Programmierung erforderlich
  • Baustein wird vorprogrammiert mit einzigartiger USB-Seriennummer geliefert
  • Kompatibel mit USB 2.0-Full-Speed
  • Mit UHCI
  • OHCI
  • EHCI-Host-Controller kompatibel
  • Niedriger USB-Bandbreitenverbrauch
  • Integrierte Einschaltreset-Schaltung
  • Konfigurierbare I
  • O-Pin-Ausgangstreiberstärke
  • Unterstützt USB-Konfigurationen mit eigener Stromversorgung sowie mit Stromversorgung über Bus oder Hochleistungsbus
  • Konfigurierbare CBUS I
  • O-Pins
  • Konfigurierbare CBUS-I
  • O-Pins

Anwendungen

Kommunikation & Netzwerke, Sicherheitstechnik, Power-Management

Hinweise

Die Verwendung des Bausteins in Lebenserhaltungs- und/oder Sicherheitsanwendungen erfolgt ausschließlich auf Risiko des Benutzers.
