JST (JAPAN SOLDERLESS TERMINALS)  SM08B-SURS-TF(LF)(SN)  Wire-To-Board-Steckverbinder, Baureihe SUR, 8 Kontakt(e), Stiftleiste, 0.8 mm, IDC / IDT

JST (JAPAN SOLDERLESS TERMINALS) SM08B-SURS-TF(LF)(SN)
Technical Data Sheet (78.44KB) EN Technische Dokumentation anzeigen

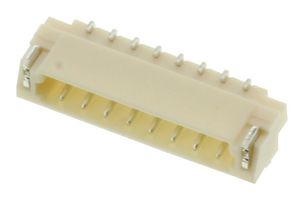

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.

Produktbeschreibung

The SUR series side entry shrouded header from JST are 0.8mm pitch, single row wire to board disconnectable insulation displacement connectors. These are very small with 3.9mm depth and 1.75mm height after mounting on PCB. It is a fully shrouded header which has walls on all four sides to prevent improper connection to the mating housing and to prevent the instruction of flux and other contaminants.
  • Current rating of 0.5A(32AWG) and 0.2A(36AWG)
  • Voltage rating of 30VDC
  • Temperature range from -25°C to 85°C
  • Wire size of 22AWG to 16AWG
  • Number of contacts varies from 2 to 22 pins
  • Copper alloy with tin plated contacts
  • UL, CSA certified



Produktspezifikationen

Produktpalette:
Baureihe SUR
Anzahl der Kontakte:
8Kontakt(e)
Ausführung:
Stiftleiste
Rastermaß:
0.8mm
Kontaktanschluss:
IDC / IDT
Anzahl der Reihen:
1Reihe(n)
Kontaktüberzug:
Verzinnte Kontakte
Kontaktmaterial:
Messing
SVHC:
No SVHC (17-Dec-2015)

Finden Sie ähnliche Produkte  sortiert nach gemeinsamen Eigenschaften

Anwendungen

  • Industrie

Gesetzgebung und Umweltschutz

Herkunftsland:
Japan

Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.

RoHS-konform:
Ja
Tarif-Nr.:
85366990
Gewicht (kg):
.0001
