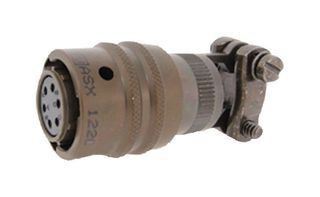

AMPHENOL INDUSTRIAL  PT05-14-5S-025  Rundsteckverbinder, PT Series, MIL-DTL-26482 Series I Equivalent, Gerader Stecker, 5 Kontakt(e)

AMPHENOL INDUSTRIAL PT05-14-5S-025
AMPHENOL INDUSTRIAL PT05-14-5S-025
Technical Data Sheet (10.53MB) EN Technische Dokumentation anzeigen

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.

AMPHENOL INDUSTRIAL PT05-14-5S-025
AMPHENOL INDUSTRIAL PT05-14-5S-025

Produktbeschreibung

The PT05-14-5S-025 from Amphenol is PT series, MIL-DTL-26482 series I equivalent straight plug with 5 contacts. The PT series miniature cylindrical connectors offer high density contact arrangements in a circular shell with salt spray exposure of 48hour, 500hour. These connectors have 5 key/keyway polarization with 3 point bayonet lock coupling for positive mating with no chance of cross plugging. Spring tension provided by a wave washer in the coupling nut ensures maintenance of interfacial seal between mating halves. Both the insert and main joint gasket are moulded from resilient neoprene insulator. These connectors are designed for harsh environments and have well-proven electrical capability to withstand extreme shock, exposure and vibration. The high reliability performance makes PT series connectors ideal for environmental sealing or pressurized applications.
  • Quick disconnect bayonet coupling for rapid mating and unmating
  • Intermateable, intermountable and interchangeable with all MIL-DTL-26482 connectors
  • 500 mating cycles
  • Operating temperature range from -55°C to +125°C
  • UL recognized (file E115497)
  • Insulation resistance is 5000Mohm at 25˚C
  • Aluminium alloy body material with non-conductive black zinc cobalt plating
  • Copper alloy solder socket contacts with gold plating



Produktspezifikationen

Rundsteckverbindergehäuse:
Gerader Stecker
Anzahl der Kontakte:
5Kontakt(e)
Rundkontakt:
Lötbuchse
Verschluss:
Bajonett
Einsatzanordnung:
14-5
Steckverbindermaterial:
Gehäuse aus Aluminiumlegierung
Steckverbinderüberzug:
Zink-Cobalt, nicht leitfähig, schwarz
Kontaktmaterial:
Kupferlegierung
Kontaktüberzug:
Gold
Rotation des Steckverbindereinsatzes:
N
Nutzungsklasse:
Universell
Produktpalette:
PT Series, MIL-DTL-26482 Series I Equivalent
Kontaktanschluss:
Lötanschluss
Steckverbindergehäusegröße:
14
Steckverbindermontage:
Kabelmontage
Steckverbindertyp:
Rundsteckverbinder, Industrie
SVHC:
To Be Advised
Kontaktausführung:
Buchsenkontakt
Ausführung:
Stecker

Finden Sie ähnliche Produkte  sortiert nach gemeinsamen Eigenschaften

Anwendungen

  • Industrie;
  • Gewerbe

Gesetzgebung und Umweltschutz

Herkunftsland:
United States

Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.

Tarif-Nr.:
85369010
Gewicht (kg):
.001
